螺旋输送机工作原理视频

螺旋输送机的内部结构图

  • U型

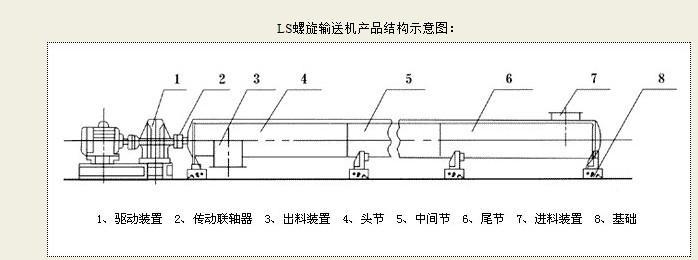

  • ls型

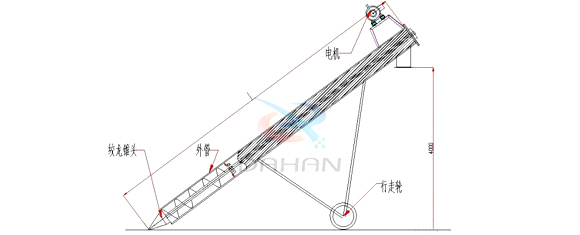

  • 移动式

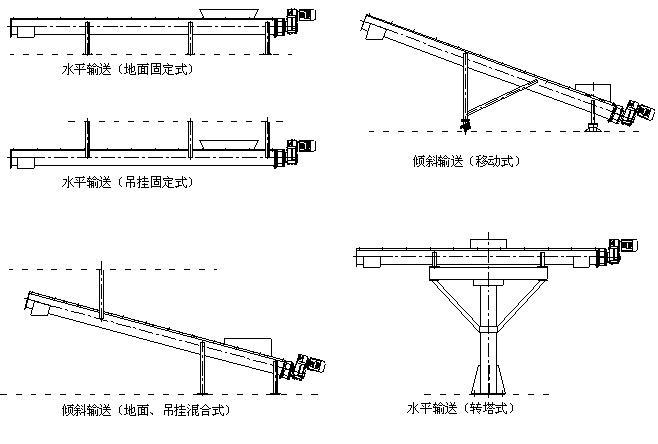

  • 定制选择

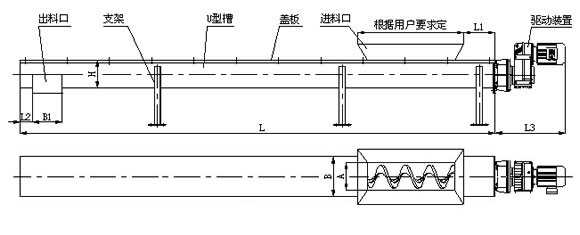

  • U型螺旋输送机内部结构图

螺旋输送机型号参数

LS型 100 160 200 250 315 400 500 630 800 1000 1250
GX型     200 250 300 400 500
螺旋直径(mm) 100 160 200 250 315 400 500 630 800 1000 1250
螺距(mm) 100 160 200 250 315 355 400 450 500 560 630
转速(r/min) 140 120 90 90 75 75 60 60 45 35 30
输送量QΦ=0.33(m3/h) 2.2 7.6 11 22 36.4 66.1 93.1 160 223 304 458
功率Pd 1=10m(KW) 1.1 1.5 2.2 2.4 3.2 5.1 4.1 8.6 12 16 24.4
功率Pd 1=30m(KW) 1.6 2.8 3.2 5.3 8.4 11 15.3 25.9 36 48 73.3
转速(r/min) 120 90 75 75 60 60 45 45 35 30 20
输送量QΦ=0.33(m3/h) 1.9 5.7 18 18 29.1 52.9 69.8 125 174 261 305
功率Pd 1=10m(KW) 1.0 1.3 2.1 2.1 2.9 4.1 4.7 6.8 9.4 14.1 16.5
功率Pd 1=30m(KW) 1.5 2.3 4.5 4.5 7 8.9 11.6 20.4 28.3 42.2 49.5
转速(r/min) 90 75 60 60 45 45 35 35 30 20 16
输送量QΦ=0.33(m3/h) 1.4 4.8 15 15 21.8 39.6 54.3 97 149 174 244
功率Pd 1=10m(KW) 0.9 1.2 1.9 1.9 2.5 3.4 4.3 5.4 8.1 9.5 13.3
功率Pd 1=30m(KW) 1.2 2.2 3.8 3.8 5.4 6.8 9.2 16 24.4 28.6 39.9

螺旋输送机选型

物料特性--螺旋叶片类型和材质

实体螺旋叶片:用于输送干燥、粘度小的小颗粒或粉状物料;带式螺旋叶片:用于输送块状或粘度中等的物料;

叶片螺旋面:输送韧性或可压缩性的物料;易腐蚀、卫生级别要求高的物料需要使用不锈钢螺旋输送机(例如医药、食品)

产量--产量决定型号

型号(也就是管径)决定了输送机的产量,输送产量越大,螺旋输送机型号就越大。

输送环境--长度或角度

长度超过15米,管壁厚度必须在10-15mm;角度大于30度,选用高功率电机;

角度较大时,损耗的电机功率较大,需要选用高功率的电机。

配件--电机/轴承

螺旋输送机电机有可调速的电机和一般电机,电机的作用是操控运送速度,所以在挑选电机的需求也要阐述明白;吊轴承是易损件,装有密封和润滑装置,悬挂轴承的轴衬通常采用铁或铝合金等。

成功案例

向左
  • Ls螺旋输送机输送粉煤灰

    北京

    物料:粉煤灰

    选购产品:Ls螺旋输送机

    输送量:600公斤/h

  • 渣土

    四川成都

    物料:渣土(含水量30%)

    选购产品:800型皮带输送机

    输送量:200m³/h,长度17m

  • 饲料编织袋

    江苏无锡

    物料:饲料编织袋

    选购产品:45°的皮带输送机(倾斜输送)

    输送量: 400包/h

  • 水泥

    北京

    物料:水泥

    选购产品:水泥螺旋输送机

    输送量:1.4-458立方/时

  • 35%水黄土

    广东惠州

    物料:35%水黄土

    选购产品:双轴螺旋输送机

    输送量:458立方/时

  • 鸡粪

    河南郑州

    物料:鸡粪(含水率有点高)

    选购产品:45°倾斜式螺旋输送机

    输送量:6000m³/h

向右
螺旋输送机厂家企业资质与生产车间展示
经验丰富,技术成熟!

大汉输送机厂家建立于2008年,十几年来一直专注于振动设备于螺旋输送设备的研发生产于制造方面,厂家技术人员定期还有相应的技术培训。所以经验比较丰富,生产技术也比较成熟。

质量可靠,ISO/CE机构认证

厂家的产品是经过ISO于国际CE的质量认证的,所以大汉产品质量比较可靠。同时为保障产品问题,厂家承诺产品365天自然损坏,包退换(原价全款退回并报销邮费)。

定制化服务"理想型"产品!

很多用户的场地或配套设备有一定的限制,不能使用常规的输送设备。厂家提供定制化服务设计人员现场测量,零距离的观察场地,更方便的设计产品,面对面的于顾客沟通交流。

售后服务完善,产品使用更放心!

厂家提供"一对一"的服务模式,产品售后还会定期的进行反馈调查,充分的了解用户的使用烦恼并且及时的解决,同时可以用来提升产品的性能问题。

大汉输送机厂家

新乡大汉螺旋输送机厂家主要针对螺旋输送设备进行研发制造,为减少用户的使用成本厂家推出直销的销售理念。低价格出售该输送设备。

技术人才支持

大汉厂家是河南工学院的校企合作单位,能够招揽每届优秀的毕业生进行培训。以实现理论于实践相结合,新青年的加入也能够从新的方面带动机械设备的发展。

配件的原产厂家

大汉厂家生产的产品其主要的配件振动电机,仓壁振动器,防爆电机等也都是厂家自主研发生产的,所以对于产品的使用寿命厂家能够有所保证。

技术知识

常见问题

  • 问:螺旋输送机叶片材质可分为哪些?

    答:国内制造叶片的方法有:单件冲压焊接成型、挤压成形、缠绕成形、冷轧成形等方法。
    螺旋叶片的材质分为:不锈钢,碳钢以及锰钢。

  • 问:螺旋输送机与带式输送机哪个好?

    答:螺旋输送机能够:水平,倾斜输送。管式的还能够输送液体,无轴的还能够输送附有粘性的物料并且不会出现撒料,掉料的问题。

  • 问:螺旋输送机的内部结构是什么?

    答:螺旋输送机的组成一般有动力源(电动机或内燃机等)、减速机(又称减速箱)、螺旋杆、螺旋槽以及相应的机座组成。

  • 问:螺旋输送机工作原理是什么?

    答:当螺旋轴转动时,由于物料的重力及其与槽体壁所产生的摩擦力,使物料只能在叶片的推送下沿着输送机的槽底向前移动,其情况好像不能旋转的螺母沿着旋转的螺杆作平移运动一样。

  • 问:螺旋输送机密封方式有哪些?

    答:1、法兰盘式轴承座密封
    2、倒挂式轴承座密封用钢制轴承座
    3、外延式密封整体式轴承座
    4、加长轴套的尺寸
    5、添加润滑剂。

  • 问:不锈钢螺旋输送机有哪些选型标准?

    答:材质要求:不锈钢螺旋输送机适合输送腐蚀性粉状、颗粒状及小块状物料。
    做工要求:由于不锈钢螺旋输送机主要应用于卫生级别高的行业,所以对于做工要求也比较严格。
    输送量:不锈钢螺旋输送机输送量的大小直接决定其型号的选择。
