HL环链离心斗式提升机

    关键词：斗式提升机,TL环链离心斗式提升机

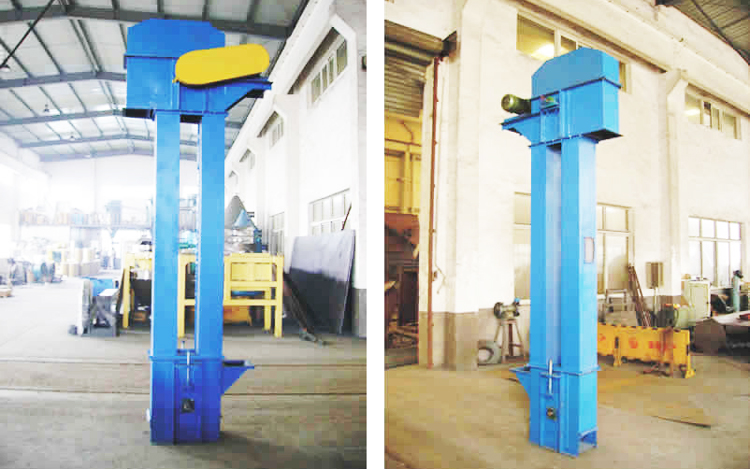

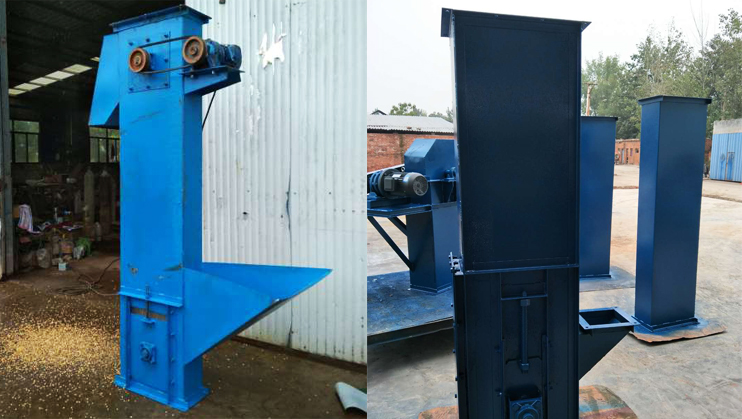

HL型环链离心斗式提升机产品概述

HL型环链离心斗式提升机适用于垂直输送磨琢性较大的粉状、粒状、及小块状物料，如粮食、煤、水泥、碎矿石等,输送高度最高40m，其特点为，结构简单，运行平稳，掏取式装料，混合式或重力卸料，轮缘采用组合链轮，更换方便，链轮轮缘经特殊处理寿命长，下部如采用重力自动张紧装置，能保持恒定的张力，避免打滑或脱链，同时在料斗遇阻时，有一定的容让性能够有效地保护运动部件，物料温度不超过250℃。



HL型环链离心斗式提升机工作原理:
HL型环链离心斗式提升机，由运动部分（料斗与牵引链条）、带有传动链轮的上部区段、带有拉紧轮的下部区段、中间机壳、驱动装置、逆止制动装置等组成。本提升机的料斗为间断式布置，利用“掏取法”进行装载，“离心投料法”卸料。本提升机的牵引机构是两根环形链条.我公司生产的HL型环链离心斗式提升机，由运动部分（料斗与牵引链条）、带有传动链轮的上部区段、带有拉紧轮的下部区段、中间机壳、驱动装置、逆止制动装置等组成。本提升机的料斗为间断式布置，利用“掏取法”进行装载，“离心投料法”卸料。本提升机的牵引机构是两根环形链条。



HL型环链离心斗式提升机主要特点:
1.运行平稳、输送效率高。
2.料斗形式多，应优先选用。



3.适应性强、安装维修方便、寿命长。
4.整机体积小、转速高、确保快速均匀输送。
HL型环链离心斗式提升机工作原理和结构:
针对不同的使用要求，本机具有下列不同的制法和装法：
1、按料斗形状分为两种
S制法-带有深园底形料斗
Q制法-带有浅园底形料斗
2、按上部区段卸料口的形式分为两种
X1制法-带有倾斜法兰的卸料口
X2制法-带有水平法兰的卸料口





3、按下部区段进料口的形式分为两种
J1制法-进料口的斜面与水平面成45 角
J2 制法  进料口的斜面与水平面成60 角
5、按中间机壳端面检视门的位置分为两种
Z1 制法-中间机壳端面带有下端检视门
Z2 制法-中间机壳端面带有上端检视门
6、按传动装置对提升机的相对位置分为两种
左装-传动装置在左侧
右装-传动装置在右侧
