无轴螺旋输送机

无轴螺旋输送机介绍：

无轴螺旋输送机与传统有轴螺旋输送机相比，由于采用了无中心轴设计，利用具有一定柔性的整体钢制螺旋推送物料，因而具有以下突出优点：抗缠绕性强。

无轴螺旋输送机工作原理

无轴螺旋输送机模拟运行原理

无轴螺旋输送机型号及参数

名称型号			WLS150	WLS200	WLS250	WLS300	WLS400	WLS500
螺旋体直径(mm)			150	184	237	284	365	470
外壳管直径(mm)			180	219	273	351	402	500
允许工作角度( α )			0 °～ 30 °	0 °～ 30 °	0 °～ 30 °	0 °～ 30 °	0 °～ 30 °	0 °～ 30 °
较大输送长度(m)			12	13	16	18	22	25
较大输送能力(t/h)			2.4	7	9	13	18	28
电机	型号	L ≤ 7	Y90L-4	Y100L1-4	Y100L2-4	Y132S-4	Y160M-4	Y160M-4
	功率kW		1.5	2.2	3	5.5	11	11
	型号	L>7	Y100L1-4	Y100L2-4	Y112M-4	Y132M-4	Y160L-4	Y160L-4
	功率kW		2.2	3	4	7.5	15	15

无轴螺旋输送机的特点

无轴螺旋输送机可输送传统有轴螺旋输送机和皮带输送机不能或不易输送的物料，如颗粒状和粉状物料、湿的和糊状物料、半流体和粘性物料、易缠绕和易堵塞物料、有特殊卫生要求的物料。无轴螺旋输送机的性能特点是：无轴螺旋输送机与传统有轴螺旋输送机相比,由于采用了无中心轴设计,利用具有一定柔性的整体钢制螺旋推送物料,因而具有以上突出优点，性能好。与有轴螺旋输送机相比，重量和成本都会减少不少。

1、性能好。采用全封闭和易清洗的螺旋表面可保证所送物料不受污染不会泄漏输送物料。

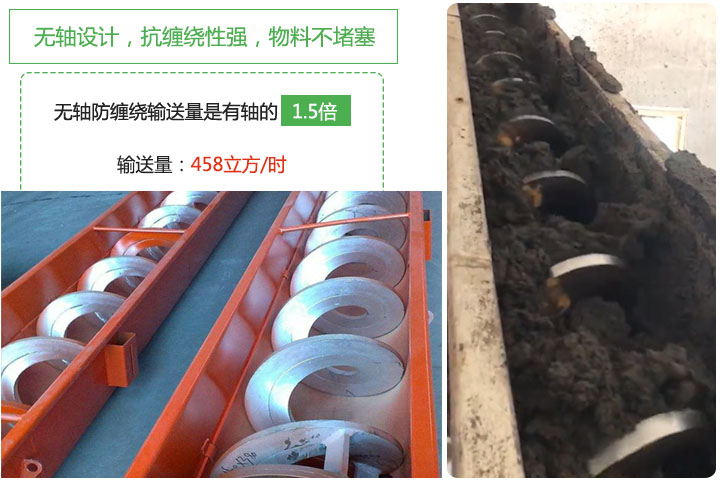

2、输送量大，输送量是相同直径有轴螺旋输送机的1.5倍。

3、转距大，能耗低，排料口不堵塞。

4、输送距离长，单机输送长度可达60~70m。

5、结构紧凑，节省空间，外形美观，操作简便，经济耐用。

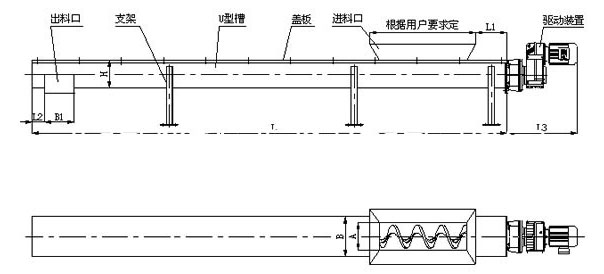

无轴螺旋输送机组织结构

无轴螺旋输送机主要由驱动装置、头部装配、机壳、无轴螺旋体、槽体衬板、进料口、出料口、机盖(需要时)、底座等组成。

驱动装置：采用摆线针轮轮减速机或轴装式硬齿面齿轮减速机，设计时应尽可能将驱动装置设在出料口端，使螺旋体在运转时处在受拉状态。头部装配有推力轴承，可承受输送物料时产生的轴向力。

机壳：机壳为U型或O型，上部加防雨型机盖，材质有不锈钢或碳钢或玻璃钢。

无轴螺旋体：材质为不锈钢或碳钢。

槽体衬板：材质为耐磨的塑料板或橡胶板或铸石板等。进、出料口：有方形和圆形两种，一般进、出料口形式由用户决定。

无轴螺旋输送机使用行业：

螺旋输送机具有结构简单,制做成本低,密封性强、操 作安全方便等优点,中间可多点装、卸料.广泛用于化工、 建材、冶金、粮食等部门,在倾角β< 20 °的情况下,输 送粘度不大、不易变质、不遑（来不及）结块的粉状、颗粒状和小块物料.

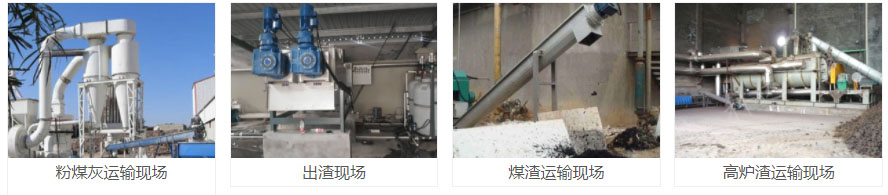

客户案例

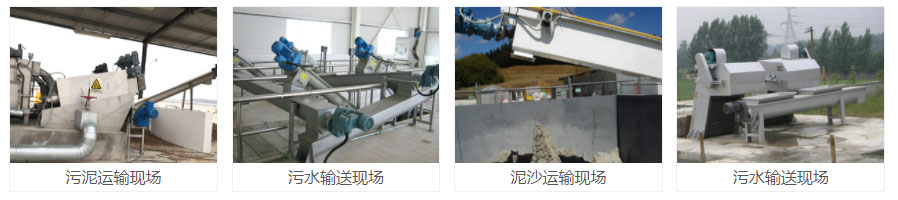

污水处理

输送除污机格栅渣、压滤机泥饼等采用网格间距为50mm的中细格栅、城市生活垃圾、筛分、漂浮滤渣、脱水、浓缩和处理后的污泥等物料。

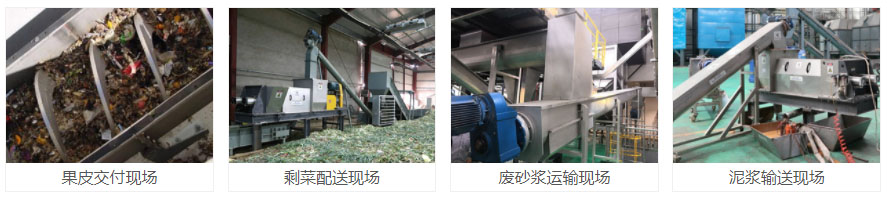

垃圾处理

加工过的食物残渣、奶油状或面糊状物质，以及肉类、鱼类、水果和蔬菜加工过程中产生的食物垃圾，以及建筑垃圾。

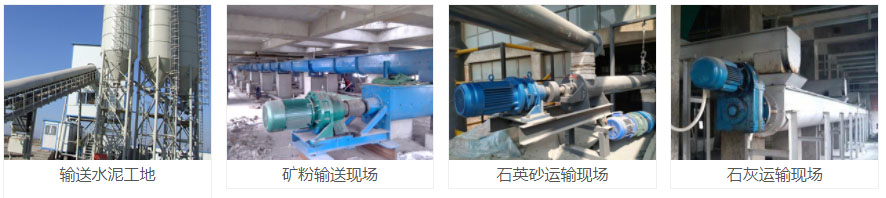

混凝土搅拌站

用于混凝土搅拌站、沥青搅拌站、干粉砂浆生产线输送水泥、粉煤灰、矿粉、干砂等。

工业废料

工业生产过程中产生的各种废弃物和滤渣，如高炉渣、钢渣、有色金属渣、粉煤灰、煤渣、废石膏等。

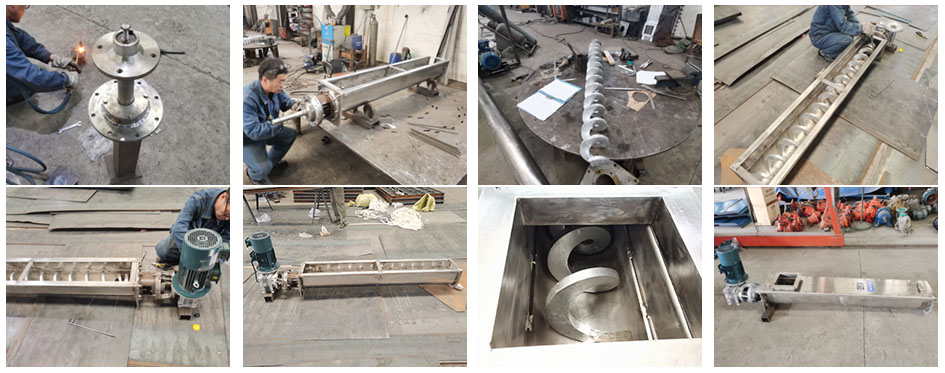

生产工艺
