绞龙螺旋输送机

绞龙螺旋输送机简述

绞龙螺旋输送机是人们根据螺旋输送机的内部结构而起的名称，所以从绞龙两字也可以想象出螺旋输送机的简单的内部结构。绞龙螺旋输送机就是依螺旋叶片利用电机的力量而带动物料的移动，从而实现物料的输送效果。

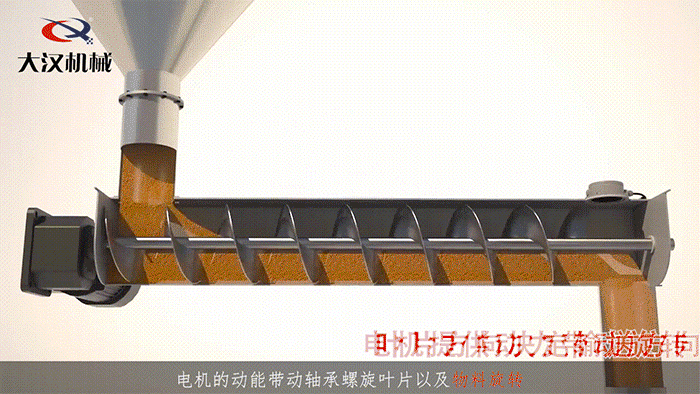

绞龙螺旋输送机工作原理

绞龙螺旋输送机从名字上可以想象到叶片盘在螺旋轴的结构，不停的顺时针转动把物料输送，绞龙输送机在传送物料时，是靠电机带动减速机降速通过联轴器驱动绞龙螺旋轴转动，物料随着螺旋叶片转动与壳壁才生摩擦力，徐徐向出料口走去，把物料排出。

绞龙螺旋输送机技术参数

型号规格		直径（mm）	螺距（mm）	转速（r/min）	输送量（m³/h）	转速（r/min）	输送量（m³/h）	转速（r/min）	输送量（m³/h）	转速（r/min）	输送量（m³/h）
		D	S	n	φ＝0.33	n	φ＝0.33	n	φ＝0.33	n	φ＝0.33
小型	LS100	100	100	140	2.2	112	1.7	90	1.4	71	1.1
	LS125	125	125	125	3.8	100	3	80	2.4	63	1.9
	LS160	160	160	112	7.1	90	5.7	71	4.5	56	3.6
	LS200	200	200	100	12.4	80	9.9	63	7.8	50	6.2
中型	LS250	250	250	90	21.8	71	17.2	56	13.6	45	10.9
	LS315	315	315	80	38.8	63	30.5	50	24.2	40	13.4
	LS400	400	355	71	62.5	56	49.3	45	38.6	36	31.7
大型	LS500	500	400	63	97.7	50	77.6	40	62	32	49.6
	LS630	630	450	50	138.5	40	110.8	32	88.6	25	69.3
	LS800	800	500	40	198.5	40	110.8	32	88.6	25	69.3
特大型	LS1000	1000	560	32	277.9	25	217.1	20	173.7	16	139
	LS1250	1250	630	25	381.7	20	305.4	16	244.3	13	198.5

物料块度	物料磨琢性	充填系数	K	A
粉状	无磨琢性 半磨琢性	0.35-0.40	0.0415	75
粉状	磨琢性	0.25-0.30	0.0565	35
小块状a<60mm	无磨琢性 半磨琢性	0.25-0.30	0.0537	45
小块状a<60mm	磨琢性	0.20-0.25	0.0645	25

绞龙螺旋输送机的特点

1、能耗小、功率大。

2、输送物料稳定、输送物料均匀。

3、好维护、好保养、维修率低。

4、进料出料顺畅不易卡料。

绞龙螺旋输送机适用物料

绞龙螺旋输送机输送玉米颗粒现场

绞龙螺旋输送机结构

动力部位：三项异步电机或变频电机。

减速部位：摆线针轮减速机或齿轮减速机。

联轴器部位：直连式联轴器或链条链轮。

螺旋轴部位：有轴螺旋主轴或无轴螺旋主轴。

壳体部位：壳体管式或U型

底部：支架或底座。

配件部分：吊轴承、两头端盖轴承部位等。
