带式输送机

带式输送机概述

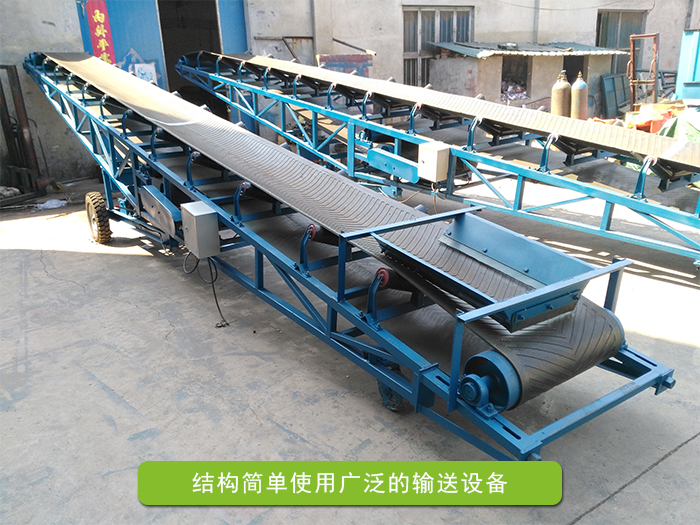

带输送机是一种结构比较简单，使用比较广泛的一种输送设备。其主要的两个结构就是托辊和其皮带组成。

带式输送机特点

1，应用广泛，移动便捷，结构简单已维修

2，成本低，价格便宜，输送量大

3，结构简略，操作便当，修补和处理简略，作业牢靠平稳，各首要部件抵触阻力小，作业时无噪音，动力消耗低。

4，带式输送机具有运送才调打、功耗小、结构简略、对物料适应性强,运用规划较为广泛。

带式输送机工作原理

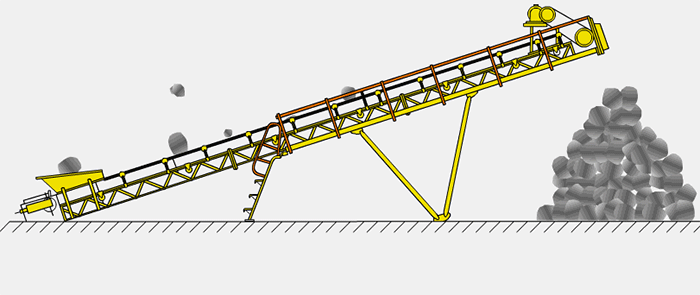

带式输送机主要由两个端点滚筒及紧套其上的闭合输送带组成。带动输送带转动的滚筒称为驱动滚筒(传动滚筒); 另一个仅在于改变输送带运动方向的滚筒称为改向滚筒。驱动滚筒由电动机通过减速器驱动,输送带依靠驱动滚筒与输送带之间的摩擦力拖动。

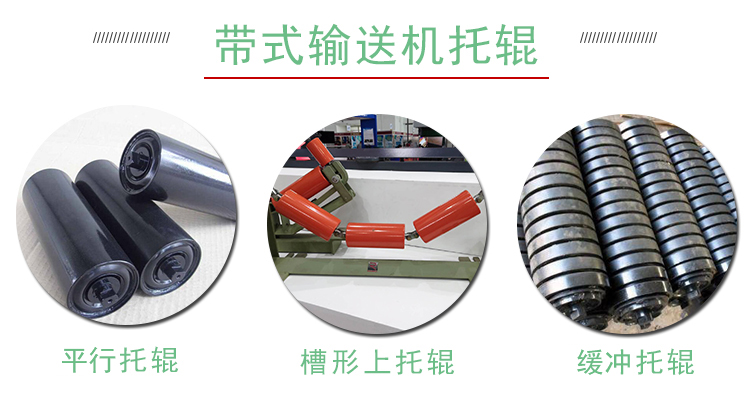

带式输送机托辊介绍

1）平形托辊。而平行托辊，一般为较长的托辊，主要作为下托辊，以支撑回空段的输送带。一般下托辊轴头卡在机架的支座里，支座有三个槽VI用来调整托辊的位置，以纠正回空段输送带的跑偏问题。

2）槽形上托辊。槽形上托辊一般由三个短托辊组合而成，其槽角为 3O°、35°和45°。槽形上托辊的标准槽角为 35°，一般一台输送机中使用最多的就是35°槽形托辊和35°槽形前倾托辊。它一般作为重载托辊，用于输送煤炭等。

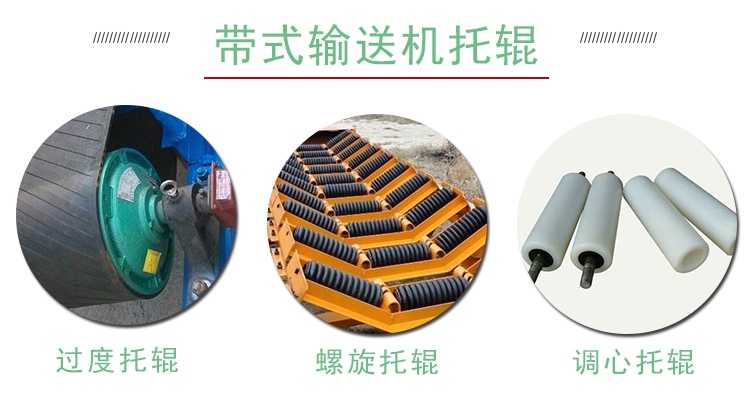

3）过渡托辊。在设计过程中，对于大运量、长距离、输送带张力大和重要的输送机，一般都应设置过渡段，也就是布置过渡托辊的地方。其头部滚筒中心线至第一组正常槽形托辊中心线的最小过渡段长度，见如表1所列数据。在条件允许的时候，也应相应地设置尾部过渡段。

4）缓冲托辊。对缓冲托辊来说，一般都用胶圈结构,其每组槽形托辊架由三个缓冲托辊组成。为了减轻冲击负荷，可采用弹簧钢来制作两侧辊支架。缓冲托辊的槽角有30°、35°和45°三种形式。在选用棉帆布芯输送带时，只能选用35°槽形缓冲托辊。主要安装在输送机的装载处，起到缓冲作用，以保护输送带。

5）调心托辊。其形式较多，根据使用形式可分为上调心托辊和下调心托辊两种；根据使用作用可分为摩擦调心托辊和堆形调心托辊两种。调心托辊的作用主要是用来自动纠正输送带在运转中出现的过量跑偏，以防止输送带蛇行，保证输送机稳定的运行。

6）螺旋托辊。它主要用于清扫输送带承载面上黏附的煤，其作用和清扫器相同，一般可将距离输送机头部滚筒最近的那组下托辊设计为螺旋托辊。
