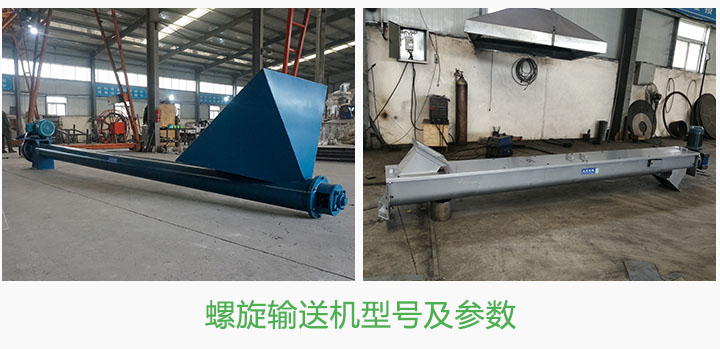

螺旋输送机型号及参数

螺旋输送机应用范围广泛，常用于粉状、颗粒状及小块状物料的输送，其布置形式有水平、倾斜或垂直；下面将为大家介绍螺旋输送机型号及参数

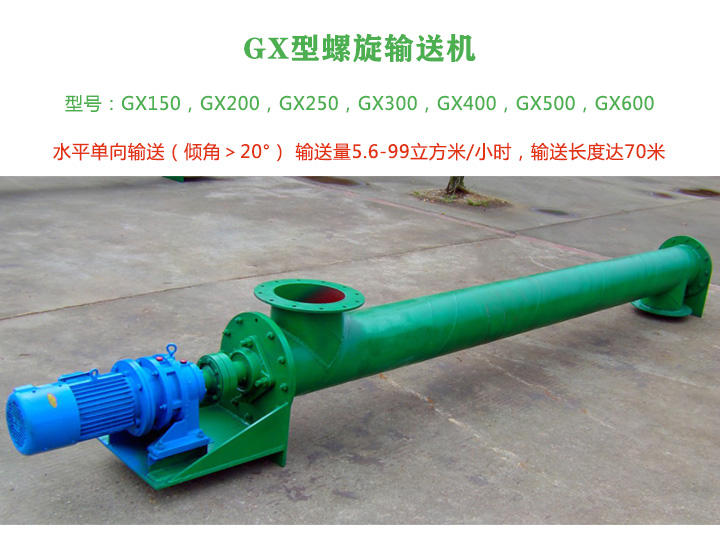

GX型螺旋输送机型号及参数

GX螺旋输送机属于较老的螺旋输送设备，适合水平单向输送且倾角＞20°，可输送小块状物料，如：大米,麦子，玉米，黄豆等粮食。

GX螺旋输送机有GX150，GX200，GX250，GX300，GX400，GX500，GX600等7种型号；输送量每小时在5.6-99立方米，其输送距离长达70米；可根据不同场所配合相应的输送系统；具体参数表如下：

规 格		主要技术性能	驱动装置	驱动装置				重量 （kg）
直径	长度 （m）	产量 （水泥） t/h	转速 min-1	减速机		电动机
				型号	速比	型号	功率 （kw）
GX200	-10	9	60	JZQ250	23.34	Y90S-4	1.1	726
GX200	-20	9	60	JZQ250	23.34	Y90L-4	1.5	1258
GX250	-10	15.6	60	JZQ250	23.34	Y100L2-4	2.2	960
GX250	-20	15.6	60	JZQ250	23.34	Y100L1-4	3	1750
GX300	-10	21.2	60	JZQ350	23.34	Y100L2-4	3	1373
GX300	-20	21.2	60	JZQ350	23.34	Y112M-4	4	2346
GX400	-10	51	60	JZQ400	23.34	Y132S-4	5.5	1911
GX400	-20	51	60	JZQ500	23.34	Y160M-4	11	2049
GX500	-10	87.5	60	JZQ400	23.34	Y132M-4	7.5	2381
GX500	-20	87.5	60	JZQ650	23.34	Y180M-4	18.5	5389
GX600	-10	134.2	45	JZQ750	23.34	Y180L-4	22	3880
GX600	-10	134.2	45	JZQ850	23.34	Y250M-4	55	7090

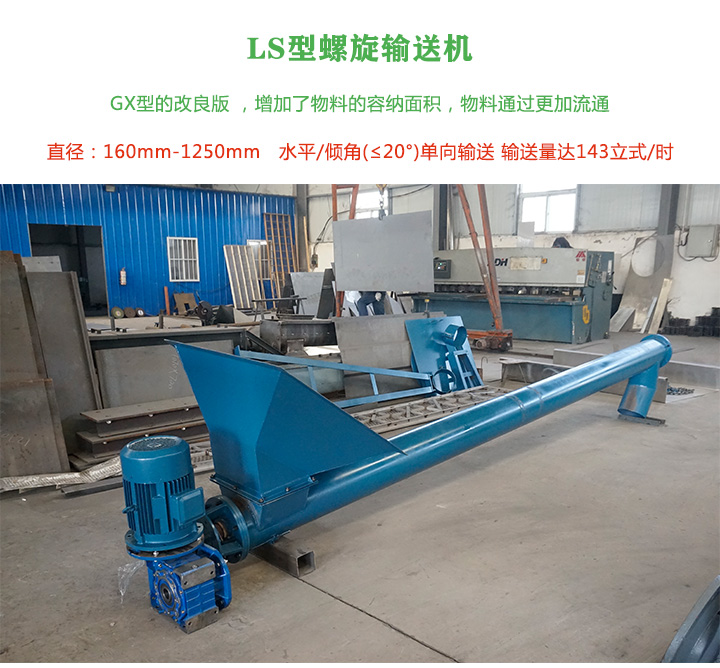

LS型螺旋输送机型号及参数

LS型螺旋输送机是GX型的代替品：在改良吊轴承结构基础上增加了物料的容纳面积，以此达到物料通过更加流通的目的；相比GX型，LS型螺旋输送机物料输送广泛（粉/粒/块状）；但不可输送易变质，粘性物料。

LS型螺旋输送机有160mm，200mm，250mm，315mm，400mm，500mm，600mm，800mm，1000mm，1250mm（LS160-LS1250mm）等十种型号；输送长度可达70米。用于水平/倾角(≤20°)的单向输送，输送量达143立式/时；具体参数表如下：

型号规格		螺旋直径（mm）D	螺距（mm）S	转速（r/min）n	标准体积输送量			转速（r/min）	标准体积输送量			转速（r/min）
					Iv（m3/h）				Iv（m3/h）
					φ	φ	φ	φ	φ	φ	φ	φ
					0.45	0.33	0.15	n	0.45	0.33	0.15	n
小型	LS100	100	100	140	3.0	2.2	1.0	112	2.4	1.7	0.8	90
	LS125	125	125	125	5.2	3.8	1.7	100	4.1	3.0	1.4	80
	LS160	160	160	112	9.7	7.1	3.2	90	7.8	5.7	2.6	71
	LS200	200	200	100	16.9	12.4	5.6	80	13.5	9.9	4.5	63
中型	LS250	250	250	90	29.7	21.8	9.9	71	23.5	17.2	7.8	56
	LS315	315	315	80	52.9	38.8	17.6	63	41.6	30.5	13.9	50
	LS400	400	355	71	85.3	62.5	28.4	56	67.3	49.3	22.4	45
大型	LS500	500	400	63	133.2	97.7	44.4	50	105.8	77.6	35.3	40
	LS630	630	450	50	188.9	138.5	63.0	40	151.1	110.8	50.4	32
	LS800	800	500	40	270.7	198.5	90.2	32	216.6	158.8	72.2	25
特大型	LS1000	1000	560	32	379.0	277.9	126.3	25	296.1	217.1	98.7	20
	LS1250	1250	630	25	520.5	381.7	173.5	20	416.4	305.4	138.8	16

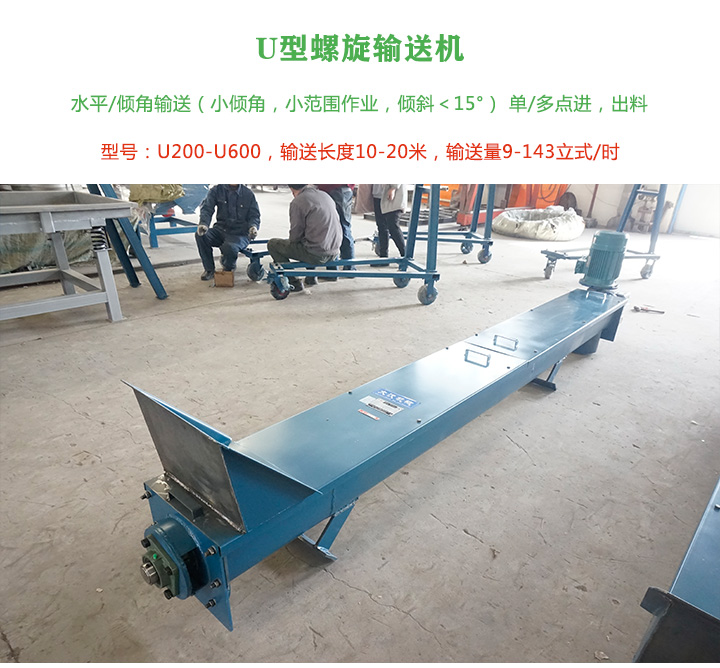

U型螺旋输送机型号及参数

U型螺旋输送机以结构为"U"形槽式而命名的，可水平/倾角输送（小倾角，小范围作业）且倾斜角小于15°输送物料。可中间或两边出料/加料，机盖可拆卸、方便清洗维护；密封性好，可避免输送过程中扬尘的现场。

U型螺旋输送机有U200，U250，U300，U400，U500，U600等6种型号，输送长度10-20米，输送量9-143立式/时；具体参数表如下：

规 格		主要技术性能	驱动装置	驱动装置			重量(kg)
直径	长度(m)	产量(水泥) t/h	转速(min)	减速机		电动机
				型号	速比	功率(kw)
U 200	-10	9	60	ZQ250	23.34	1.1	726
U 200	-20	9	60	ZQ250	23.34	1.5	1258
U 250	-10	15.6	60	ZQ250	23.34	2.2	960
U 250	-20	15.6	60	ZQ250	23.34	3	1750
U 300	-10	21.2	60	ZQ350	23.34	3	1373
U 300	-20	21.2	60	ZQ350	23.34	4	2346
U 400	-10	51	60	ZQ400	23.34	5.5	1911
U 400	-20	51	60	ZQ500	23.34	11	2049
U 500	-10	87.5	60	ZQ400	23.34	7.5	2381
U 500	-20	87.5	60	ZQ650	23.34	18.5	5389
U 600	-10	134.2	45	ZQ750	23.34	22	3880
U 600	-10	134.2	45	ZQ850	23.34	55	7090

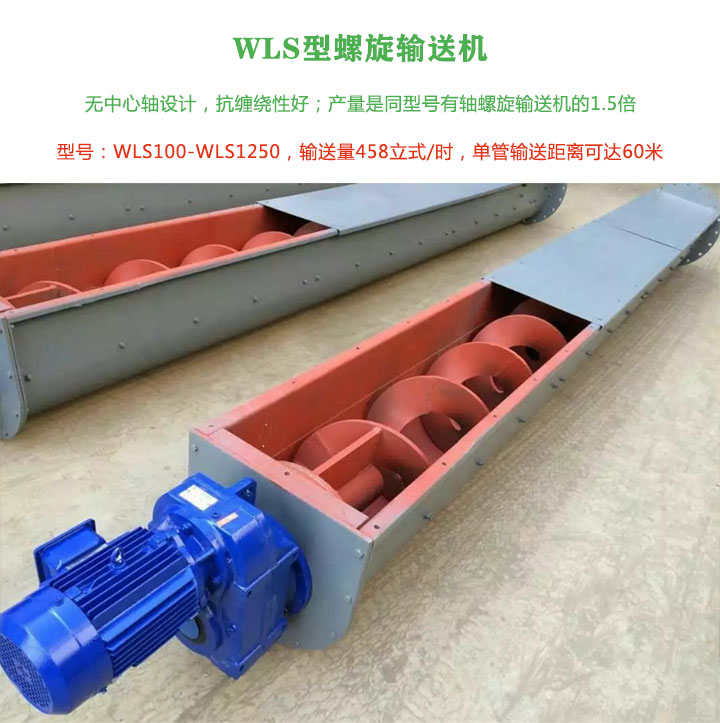

WLS型螺旋输送机型号及参数

WLS型螺旋输送机有WLS100，WLS160，WLS200，WLS250，WLS500，WLS800，WLS1000，WLS1250等8种型号；相比一般螺旋输送机，在物料和产量上实现双突破：采用无中心轴设计，尤其针对粘黏性物料，其抗缠绕性俱佳；而且产量更大，是同型号普通螺旋输送机的1.5倍，单管输送距离可达60米；



其具体参数表如下：

名称型号			WLS150	WLS200	WLS250	WLS300	WLS400	WLS500
螺旋体直径(mm)			150	184	237	284	365	470
外壳管直径(mm)			180	219	273	351	402	500
允许工作角度( α )			0 °～ 30 °	0 °～ 30 °	0 °～ 30 °	0 °～ 30 °	0 °～ 30 °	0 °～ 30 °
较大输送长度(m)			12	13	16	18	22	25
较大输送能力(t/h)			2.4	7	9	13	18	28
电机	型号	L ≤ 7	Y90L-4	Y100L1-4	Y100L2-4	Y132S-4	Y160M-4	Y160M-4
	功率kW		1.5	2.2	3	5.5	11	11
	型号	L>7	Y100L1-4	Y100L2-4	Y112M-4	Y132M-4	Y160L-4	Y160L-4
	功率kW		2.2	3	4	7.5	15	15

以上是对螺旋输送机型号及参数的具体说明，大家可根据需要输送的物料性质，输送量及场所结合参数表选择适合的螺旋输送机型号！
