水泥螺旋输送机

水泥螺旋输送机介绍

水泥螺旋输送机主要用于搅拌站的水泥输送，整体刚性好，承载能力大，在输送时，无论是水平输送，还是大倾角均可连续输送，且可随意选择工作位置和工作状态，拆装修理方便，安全可靠，该机螺旋体直径小，转速高，输送量大，精度高，输送工况佳。

水泥螺旋输送机是一种特定类型的螺旋输送机，专门用于水泥和类似物料的输送和处理。它通常用于水泥生产线、混凝土搅拌站、建筑工地等场所，用于将水泥、石灰石粉末、矿渣粉等颗粒状或粉状物料从一个地点输送到另一个地点。

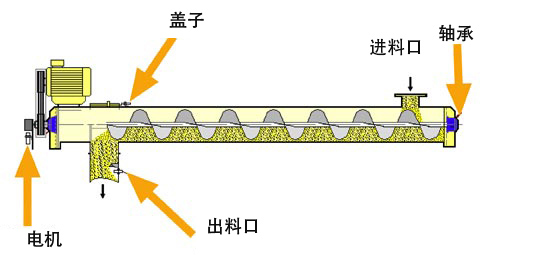

工作原理

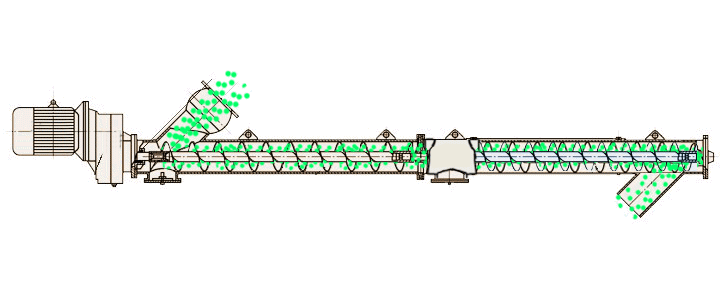

水泥螺旋输送机输送原理与一般螺旋输送机基本相同：即如同一根旋转的螺旋轴，带动一个螺母沿其轴向移动一样，螺旋体相当于螺旋轴，物料相当于螺旋输送机螺母，当螺旋体连续旋转时则物料也连续输送。

1. 进料：水泥由进料口输入到输送机的螺旋螺旋叶片上。

2. 旋转运输： 一旦水泥进入螺旋螺旋叶片，螺旋开始旋转。螺旋的旋转会将水泥沿着输送机的管道向前推进。

3. 推动物料：螺旋螺旋叶片的旋转将水泥推动到输送机的出料口。在这个过程中，水泥会沿着输送机的管道形成连续的流动。

4. 输送过程：水泥在输送过程中受到螺旋螺旋叶片的推动和管道壁的限制，保持在管道内部，避免了物料的散落和浪费。

5. 出料：最终，水泥通过出料口被输送到目的地，可以是另一个容器、另一段输送机或者生产线中的下一个工序。

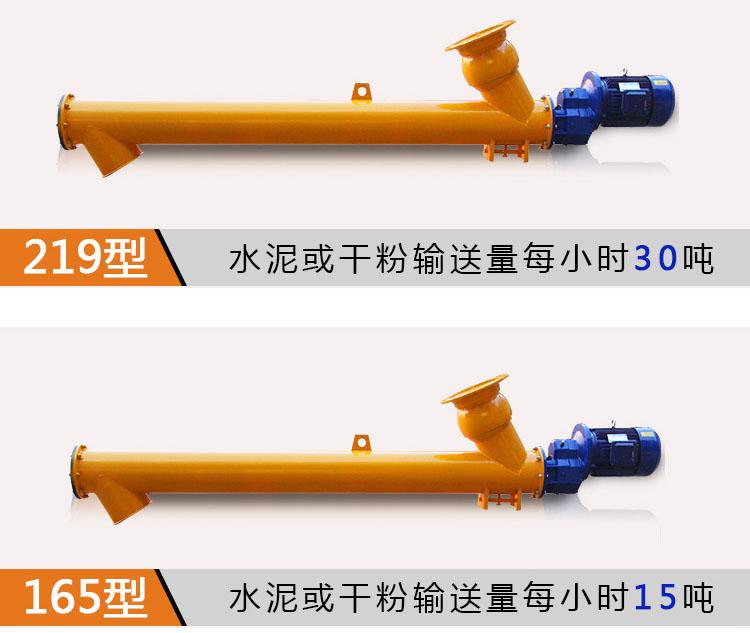

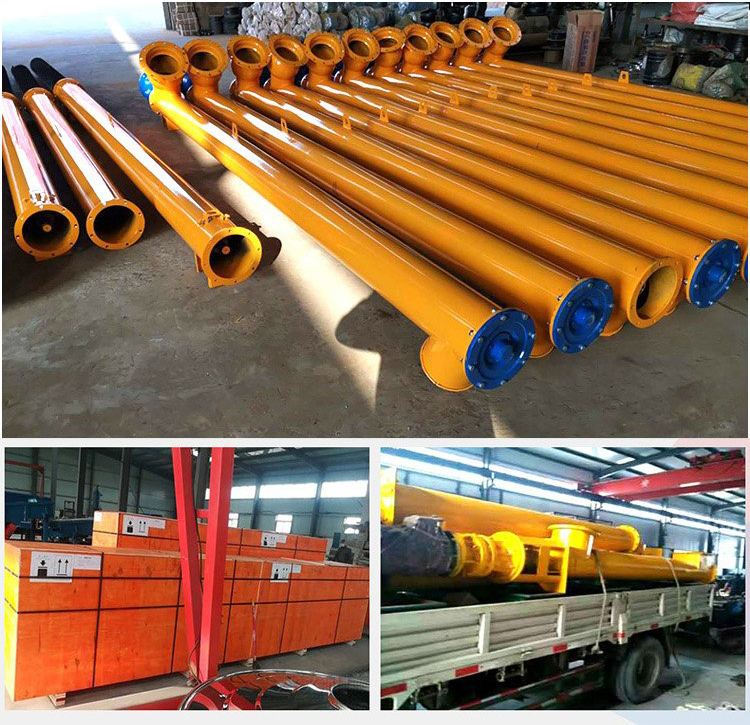

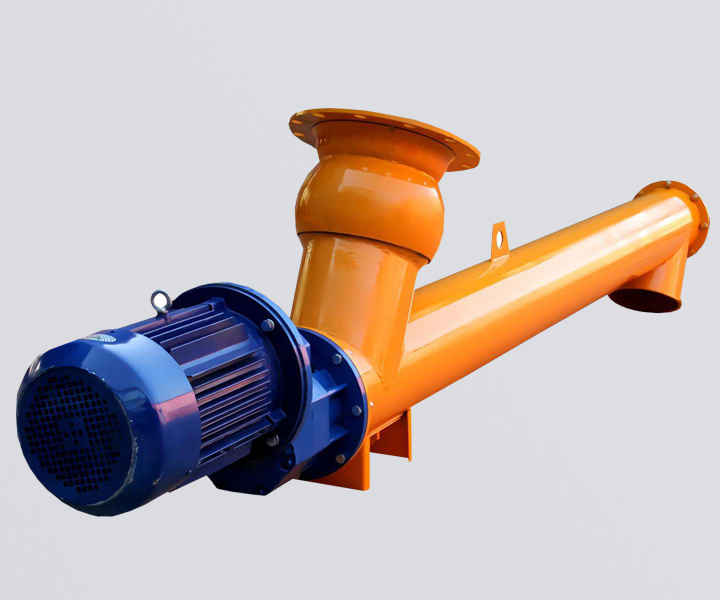

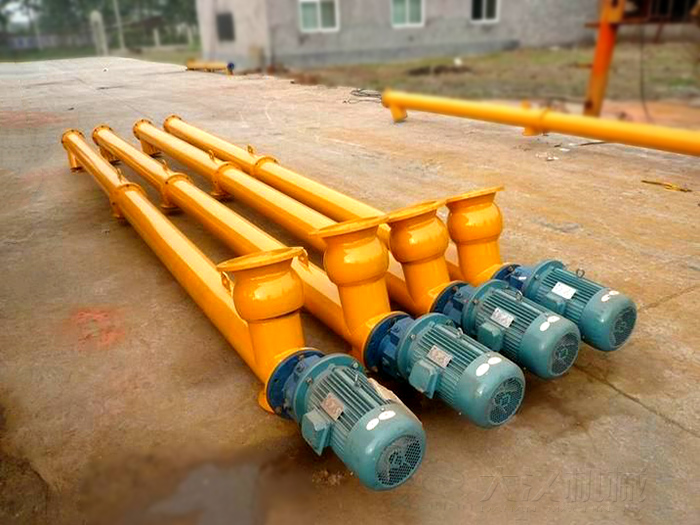

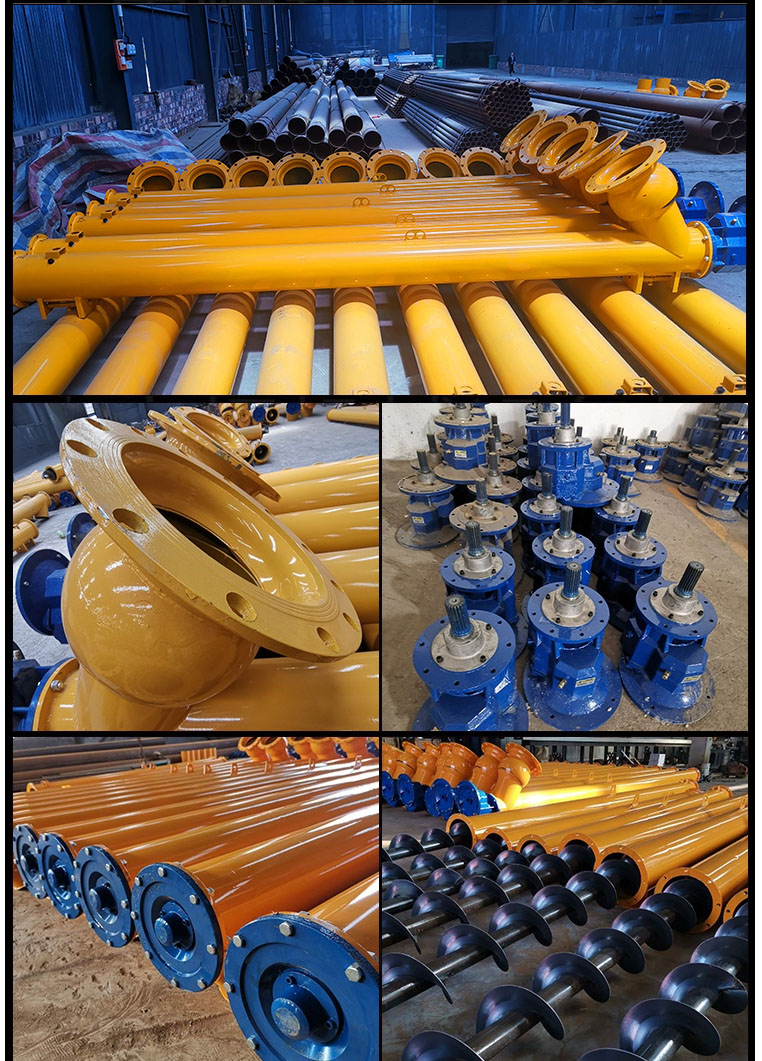

产品实拍

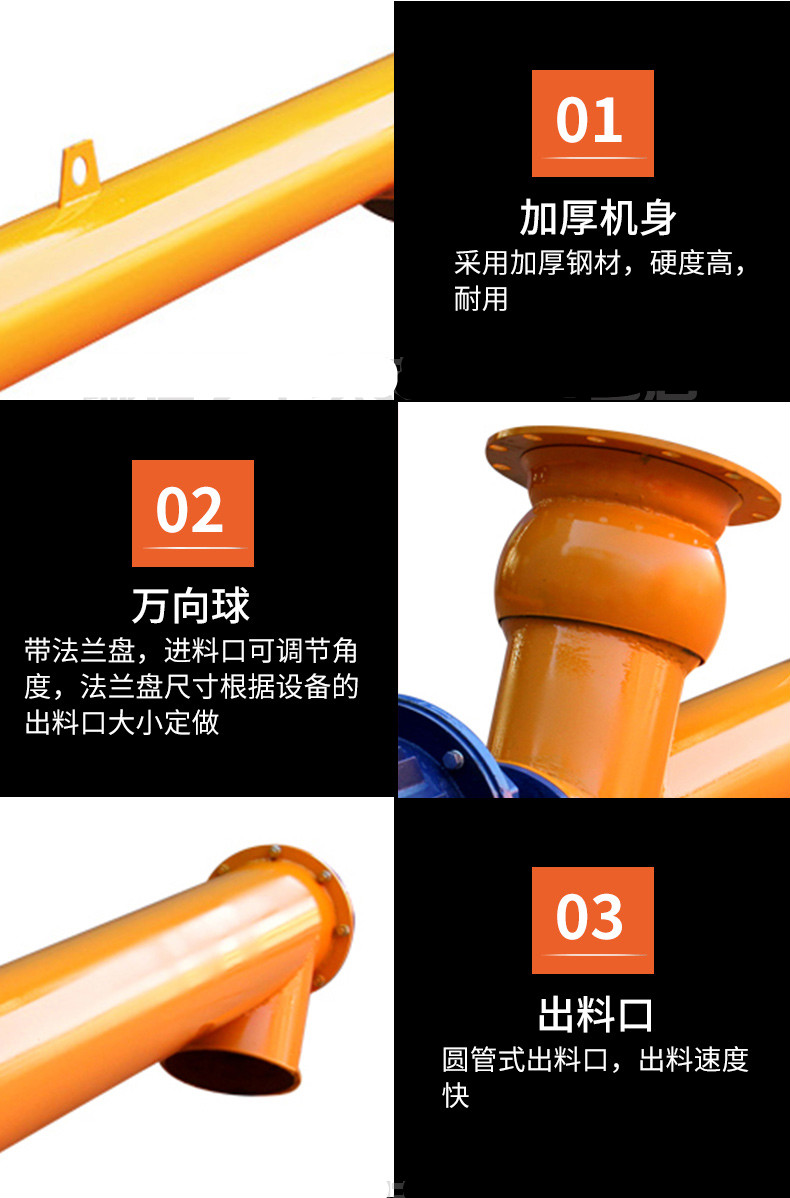

突出优势

水泥螺旋输送机是一种新型的螺旋输送机，它与传统的带轴螺旋输送机相比具有以下特点：

高效率输送: 采用了新型的悬挂式中间吊轴承架,增大了物料运送空间,减少了物流阻力,加上小直径,高转速,变螺距等设计,确保顺畅,快速均匀送料.

随意性布置: 外壳采用U型槽设计便于维修，整体,无论是水平还是大倾角均可连续输送.可直接与配套设备连接固定,无需地基基础,充分利用空间,移动,拆装十分方便.

多元化联拉: 进,出料口可采用法兰连接,布袋连接,布袋吊杆连接,万向接口连接等多种形式.

可靠的密封: 外壳管的连接处设置了防渗水装置,工艺孔也经过精心改良,避免由于雨水渗入引起管内水泥结块而造成堵料,闷机事故的发生.

毋需添加油: 由于采用了新颖的中间轴承材料,既能减摩,耐磨又能自润滑,即使长期使用也毋需加添润滑油,可避免油脂与水泥混合对轴套,轴所产生的副作用.

专用减速器: 本公司特定制作的减速器设计先进合理,具有体积小,重量轻,扭矩大,转速快,不漏油,无噪音等优点,并设有止退结构,完全可以适用于大倾角的推力输送。

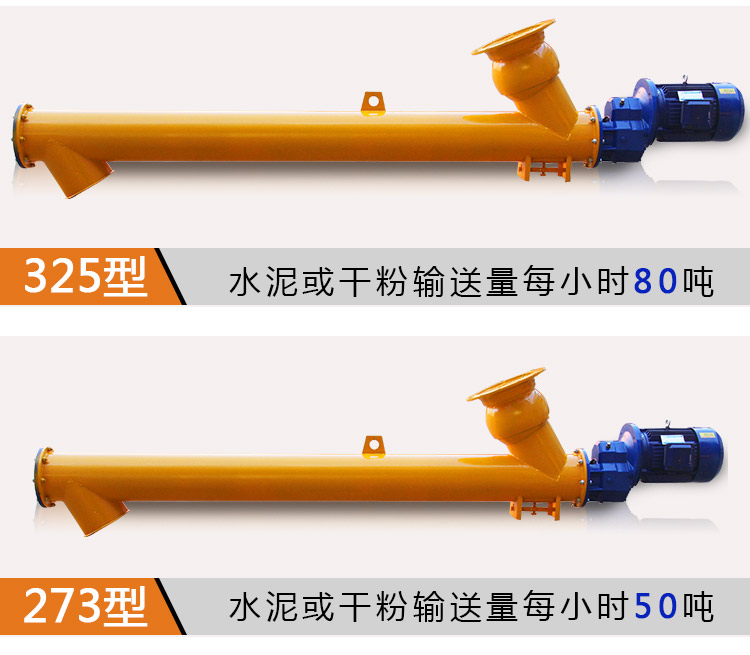

水泥螺旋输送型号及参数

名 称			LSY100	LSY120	LSY140	LSY160	LSY200	LSY250	LSY300	LSY400
外壳管直径(mm)			Φ114	Φ133	Φ168	Φ194	Φ219	Φ273	Φ325	Φ402
允许工作角度(α))			0°～60°	0°～60°	0°～60°	0°～60°	0°～60°	0°～60°	0°～60°	0°～60°
输送能力(m)			8	10	12	14	15	18	20	25
输送能力(t/h)			6	12	17	28	45	70	130	150
电机	型号	L≤7	Y90S-4	Y100L1-4	Y100L2-4	Y132S-4	Y132M-4	Y160M-6	Y160L-4 Y180M-4	Y180L-4
	功率KW		1.1	2.2	3	5.5	7.5	11	15-18.5	22
	型号	L＞7	Y100L1-4	Y100L2-4	Y112M-4	Y132M-4	Y160M-6	Y160L-4 Y180M-4	Y180M-4 Y180L-4	YH200L-4
	功率KW		2.2	3	4	7.5	11	15	18.5-22	20-30

水泥螺旋输送机的结构

水泥螺旋输送机的细节和结构与一般的管式无轴螺旋输送机类似，但在设计和材料选择上可能会有一些特殊考虑，以适应水泥等物料的特性和工艺要求。以下是一般的水泥螺旋输送机的细节和结构要点：

1、输送管道和螺旋体：水泥螺旋输送机的输送管道通常采用耐磨的钢材或具有耐磨涂层的材料，以抵抗水泥颗粒的磨损。螺旋体的设计和尺寸根据水泥的输送能力和特性进行优化，以确保高效的输送和搅拌效果。

2、传动装置：水泥螺旋输送机的传动装置通常采用电动驱动装置，可根据输送需求选择适当的电动机功率和转速。由于水泥等物料的重量和粘性，传动装置需要具备足够的扭矩和可靠的性能。

3、支撑结构：水泥螺旋输送机的支撑结构通常采用坚固的钢架或支撑腿，以支持输送管道和螺旋体的重量和运行稳定性。

4、进料口和出料口：水泥螺旋输送机的进料口通常位于水泥料仓或储料斗下方，用于接收水泥物料。出料口通常位于输送管道的末端或侧面，用于将水泥物料释放到目标位置。

5、清洁和防堵装置：由于水泥具有一定的粘性和堵塞性，水泥螺旋输送机通常配备清洁和防堵装置，以防止物料堵塞和积聚。这可能包括清洗装置、堵料传感器、堵料报警器等。

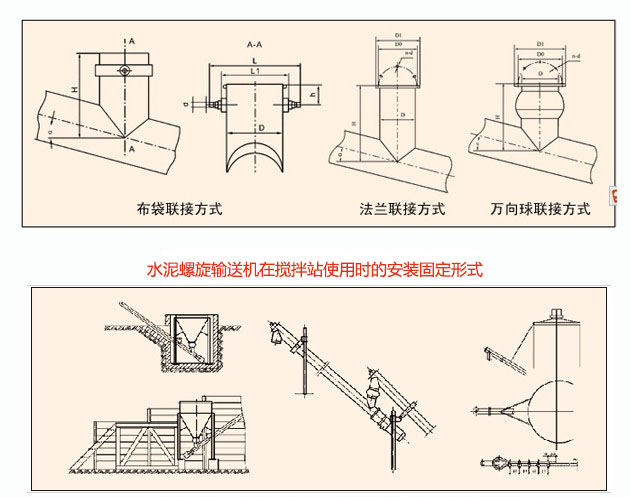

水泥螺旋输送机进、出料口安装尺寸

布袋联接方式

尺寸		LSY100 200	LSY140	LSY160	LSY200	LSY250	LSY300	LSY350	LSY400
D		114(133)	168	194	219	273	325	355	402
d		20	20	30	30	36	36	36	40
d1		M16	M16	M20	M20	M24	M24	M24	M30
d2		20	20	30	30	36	36	36	40
L		223	249	294	319	403	455	485	542
L1		157	179	218	243	303	355	385	432
h		60	60	70	70	90	90	90	90
H	α≤30°	200	250	300	350	400	500	500	600
	30°＜α≤45°	250	300	350	400	500	550	550	650
	45°＜α≤60°	300	350	400	500	550	600	600	700

注：布袋用户自备。应具防水性能，布层1.1-2层为宜。

法兰联接方式

尺寸		LSY100 200	LSY140	LSY160	LSY200	LSY250	LSY300	LSY350	LSY400
D		114(133)	168	194	219	273	325	355	402
D0		160	200	225	252	315	365	395	460
D1		190	230	260	285	350	400	430	500
H	α≤30°	200	250	300	350	400	500	500	600
	30°＜α≤45°	250	300	350	400	500	550	550	650
	45°＜α≤60°	300	350	400	500	550	600	600	700
n-d		6-Φ11	6-Φ11	8-Φ11	8-Φ13	8-Φ17	8-Φ19	8-Φ19	8-Φ19

万向球联接方式

尺寸		LSY100 120	LSY140	LSY160		LSY200	LSY250	LSY300	LSY350	LSY400
D		114(133)	168	194		219	273	325	355	402
D0		200	250		300		365	365 460	385 460	460
D1		225	278		328		400	400 500	430 500	500
H	α≤30°	400	400	450		450	550	650	650	700
	30°＜α≤45°	450	450	500		550	600	750	750	800
	45°＜α≤60°	450	500	550		600	650	800	800	900
	50°＜α≤55°	500	500	600		650	700	900	900	950
	55°＜α≤60°	550	550	650		700	800	1000	1000	1100
n-d		6-Φ11	6-Φ11	8-Φ11		8-Φ13	8-Φ17	8-Φ19	8-Φ19	8-Φ19

行业应用

水泥螺旋输送机主要用于输送水泥 、粉煤灰、矿粉等粉状、微粒状等散状物料，不宜输送易变质的，粘性大的，易结块的物料，因为这些物料在输送时会粘结在螺旋上，并随之旋转而不向前移动或者在吊轴承处形成物料的积塞，而使螺旋机不能正常工作，螺旋机多用在较底或中等输送量及输送长度不大的情况下。

水泥生产线：它可以将原材料（如石灰石、粉煤灰、矿渣等）从仓储地输送到破碎机、磨煤机、窑炉等设备，也可以将成品水泥输送到储存仓或包装线。

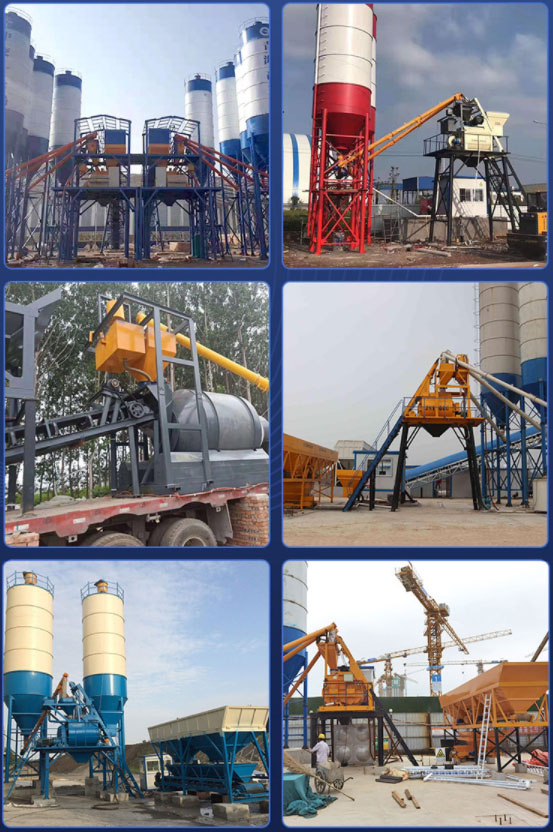

混凝土搅拌站：用于将水泥和配料从仓储地输送到混凝土搅拌机。它可以确保水泥和配料的准确投放和均匀混合，提高混凝土质量和生产效率。

建筑工地：常用于输送水泥和砂浆。它可以将水泥和砂浆从储存仓输送到施工现场，提供连续供料，减少人工搬运，提高施工效率。

煤矿和矿山：用于输送和处理煤矿粉煤灰、矿石、矿渣、粉状化工原料等物料。它可以将这些物料从采矿区域或储存仓输送到处理设备或运输工具。

粮食加工和储存：它可以输送谷物、饲料、小麦粉等物料，将其从仓储设备或加工设备输送到不同的工序或储存仓中。

水泥螺旋输送机厂家

水泥螺旋输送机厂家作为一家专业生产水泥螺旋输送机的制造厂家，拥有多年的生产经验和技术积累。我们致力于提供高质量、高效率的输送设备，满足客户的不同需求。
